Placa mãe LGA1150 - Asus Z97-Deluxe/USB 3.1 (ATX)
Placa mãe para um processador Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon (LGA1150), chipset Intel Z97, conexões HDMI + DisplayPort + Mini DisplayPort, Dual Channel DDR3 3.300MHz (até 32GB), dois slots PCI Express 16x (v3.0) (AMD CrossFireX 2-way / NVIDIA SLI 2-way), SATA 6Gb/s / SATA Express / M.2 / RAID, áudio de 8 canais (Realtek + Asus Crystal Sound 2), duas redes Gigabit (Intel), rede sem fio (11a / b / g / n / ac - 2T2R), Bluetooth v4.0, USB v2.0, USB v3.0, USB v3.1, conector p/ TPM, modelo ATX.
109948

Descrição Completa

Part Number: Z97-Deluxe/USB 3.1.


RoHS.
Bios UEFI.
Modelo ATX.
Chipset Intel Z97.
Debug display integrado.
Interfaces USB v3.0 e USB v3.1.
Interfaces SATA 6Gb/s / SATA Express / M.2.
Conector TPM (suporta um módulo TPM - não incluso).
Botões de liga / desliga, reset e Clear CMOS integrados.
Dois slots PCI Express 16x com suporte ao padrão PCI Express 3.0.
Suporta as tecnologias AMD CrossFireX (3-way) e NVIDIA SLI (2-way).
Três conexões digitais (p/ vídeo): HDMI v1.4a + DisplayPort v1.2 + Mini DisplayPort v1.2.
Socket LGA1150 e suporte para um processador Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon.
4 slots com suporte para até 32GB de memória DDR3, até 3.300MHz e suporte para a tecnologia Intel XMP.
Áudio de alta definição e até 8 (7.1) canais com suporte para a tecnologia Asus Crystal Sound 2 (DTS Ultra PC II e DTS Connect).
Duas redes Ethernet Gigabit (Intel) + Rede Sem Fio (Wi-Fi) com suporte para os padrões 802.11a / b / g / n / ac (uma antena 2T2R inclusa) + Bluetooth v4.0.

Tecnologias Asus suportadas:
- Wi-Fi Go!
- 5X Protection.
- NFC Express 2.
- C.P.R. / Media Streamer.
- Q-Shield / Q-Code / Q-LED / Q-Slot / Q-DIMM / Q-Connector.
- Anti-Surge / AI Suite 3 / Ai Charger / USB 3.0 Boost / Disk Unlocker / Turbo LAN / Crystal Sound 2.
- 5-way Optimization com Dual Intelligent Processors 5 (TPU, EPU, DIGI+ Power Control, Fan Xpert 3 e Turbo App)
- Precision Tweaker 2 / O.C. Tuner / CrashFree BIOS 3 / EZ Flash 2 / USB BIOS Flashback / UEFI BIOS EZ Mode / Push Notice.

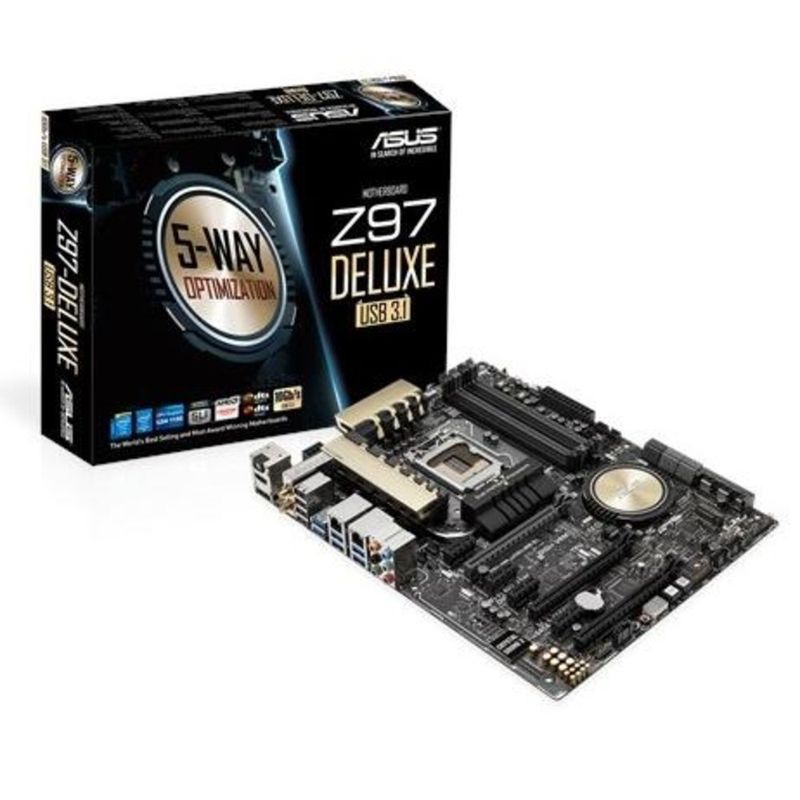

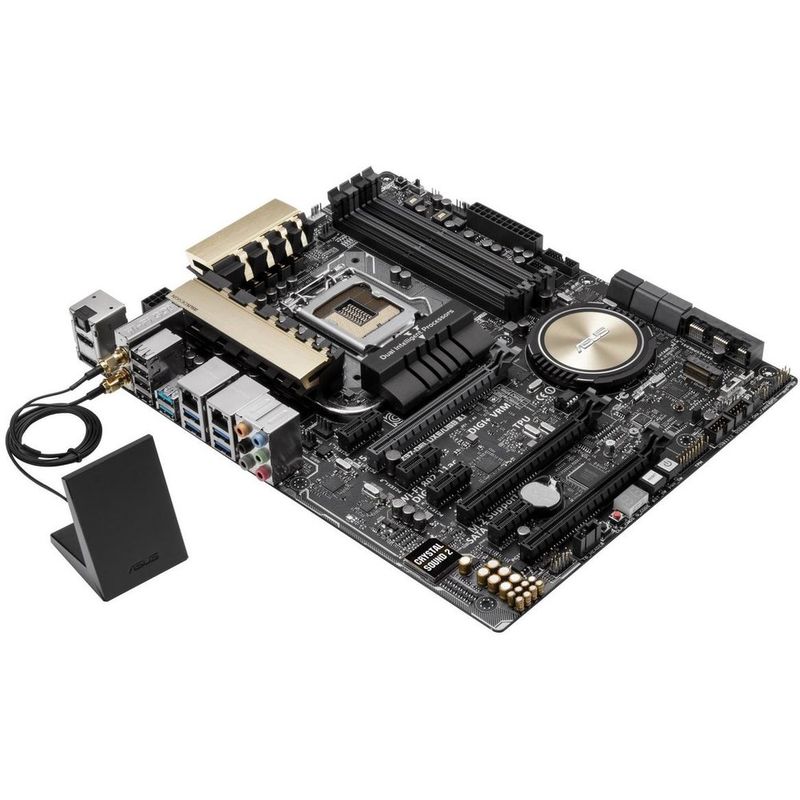

Foto ilustrativa da placa mãe Asus Z97-Deluxe.

Geral

Ficha Técnica

  • Código WAZ
    109948

  • Outras interfaces
    -

  • Armazenamento

    Intel Z97:
    - 4 canais SATA 6Gb/s.
    - 1 canal SATA Express*.
    - 1 canal M.2 (socket 3, com chave M / suporta tipos 2260 e 2280 / modos SATA e PCIE)¹.
    - Suporta RAID 0 / 1 / 5 / 10.
    - Suporta as tecnologias Intel Smart Response, Rapid Start e Smart Connect².



    ASMedia:
    - 1 canal SATA Express³*.



    ASMedia:
    - 2 canais SATA 6Gb/s³.



    * OBS:
    - 2: Essas funções irão funcionar dependendo do processador instalado.



    - 3: Esses canais não suportam ATAPI (ou seja, não suportam drive óptico).



    - 1: O canal M.2 compartilha a banda com a interface / conexão SATAExpress_1.



    - *: Essa interface / conexão SATA Express suporta um dispositivo SATA Express ou dois dispositivos SATA 6Gb/s.


  • Conectividade_filtro
    Gigabit (Intel), 2x RJ-45, WiFi (11n), WiFi (11ac), Bluetooth v2.1, Bluetooth v3.0, Bluetooth v4.0

  • Características_filtro
    TPM, Bios UEFI, Botões integrados, Debug Display, Switch Clear CMOS, Wireless Charge

  • Segmento_filtro
    Desktop

  • Padrão
    ATX

  • Socket_filtro
    LGA1150

  • Slots de expansão_filtro
    PCI Express 1x, PCI Express 16x, PCI Express v3.0, AMD CrossFireX, AMD CrossFireX (3-way), NVIDIA SLI

  • Outras Informações
    -

  • Padrão_filtro
    ATX

  • Conexões I/O internas
    - 1x TPM.

    - 2x USB v2.0.

    - 2x USB v3.0.

    - 1x Thunderbolt.

    - 1x S/PDIF Out (4-1 pinos).

    - 1x Painel de Áudio Frontal.

    - 5x 4 pinos (PWM) para ventoinhas.

    - 1x 4 pinos (PWM OPT) para ventoinha.

  • Acessórios
    Não especificado.

  • Socket
    LGA1150

  • Bluetooth

    Asus Wi-Fi GO! Card (AW-CE123H / BCM94352HMB):
    - Compatível com o padrão v4.0.


  • USB

    Intel Z97:
    - USB v3.0: 4 portas no painel traseiro.
    - USB v2.0: 4 portas no painel traseiro + 2 conexões internas (p/ 4 portas).

    ASMedia:
    - USB v3.1: 2 portas no painel traseiro.
    - USB v3.0: 2 conexões internas (p/ 4 portas).


  • Armazenamento_filtro
    SATA, SATA Express, M.2 (NGFF), RAID

  • Rede

    Intel I218V:
    - Conexão: uma porta RJ-45.
    - Velocidade: Gigabit (10/100/1000Mb/s).

    Intel I211-AT:
    - Conexão: uma porta RJ-45.
    - Velocidade: Gigabit (10/100/1000Mb/s).


  • Áudio_filtro
    8 (7.1)

  • Interfaces_filtro
    USB v3.0, USB v3.1

  • Slots de expansão

    - 4x PCI Express 1x (v2.0).
    - 1x PCI Express 16x (v3.0)¹.
    - 1x PCI Express 16x (4x / v2.0)².
    - 1x PCI Express 16x (8x / v3.0)¹.

    * OBS:
    - 1: Quando o slot PCI Express 16x (8x / v3.0) estiver em uso, o slot PCI Express 16x (v3.0) terá a banda reduzida para 8x.

    - 2: O slot PCI Express 16x (4x / v2.0) compartilha a banda com as interfaces / conexões USB3_E56 e SATAExpress_E1. Por padrão, o slot PCI Express 16x (4x / v2.0) está configurado em modo Auto para otimizar automaticamente a banda do sistema. Se você for utilizar dois desses conectores, o sistema automaticamente desabilita o conector fora de uso.


  • Audio

    Realtek ALC1150:
    - Até 8 (7.1) canais.
    - 1 conexão digital (saída Óptica).
    - 6 conexões analógicas (Linha de Entrada / Microfone / Alto Falantes Frontais, Central/Sub, Surround e Laterais).

    Tecnologias suportadas:
    - DTS Connect.
    - DTS Ultra PC II.
    - BD Audio Layer Content Protection.
    - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound.


  • Marca
    ASUS

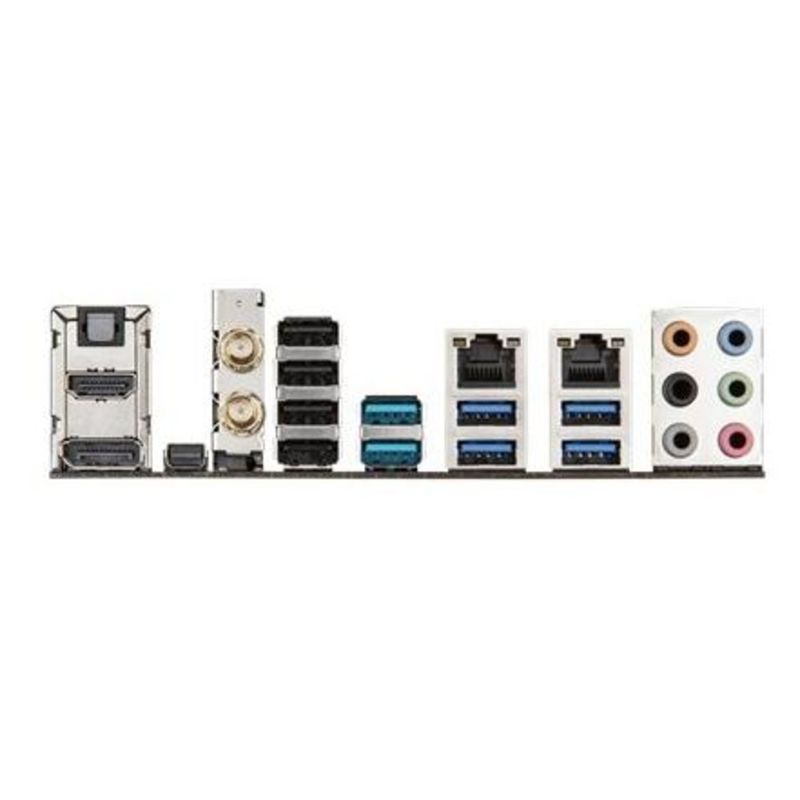

  • Conexões I/O no painel traseiro

    - 4x USB v2.0.
    - 4x USB v3.0.
    - 2x USB v3.1.
    - 2x RJ-45 (p/ rede).
    - 1x HDMI (p/ vídeo).
    - 1x Óptica (p/ áudio).
    - 6x 3,5mm (p/ áudio).
    - 1x DisplayPort (p/ vídeo).
    - 1x Mini DisplayPort (p/ vídeo).



    * OBS:
    - Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado.


  • Segmento
    Desktop

  • Código WAZ
    109948

  • Energia
    - 1x ATX24.

    - 1x ATX12V (8 pinos).

  • Memória RAM_filtro
    DDR3, Intel XMP

  • Dimensões

    30,5 x 24,4cm.


  • Processador gráfico

    - Conexões: Três digitais (HDMI v1.4a + DisplayPort v1.2 + Mini DisplayPort v1.2).
    - Resolução (máx.): 2.560 x 1.600 @ 60Hz (HDMI) / 3.840 x 2.160 @ 60Hz (DP / mDP) / 4.096 x 2.160 @ 24Hz (HDMI / DP / mDP).

    * OBS:
    - As três conexões podem ser utilizadas simultaneamente.



    - Suporta MST (cascateamento de até 3 displays) no padrão DisplayPort v1.2.



    - Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado. Dependendo da GPU, poderá haver uma limitação no uso das interfaces da placa mãe.


  • Memoria RAM

    - 4 slots.
    - Suporta até 32GB.
    - Suporta o padrão DDR3.
    - Suporta até Dual Channel.
    - Suporta a tecnologia Intel XMP.

    - Suporta frequências de 1.333 / 1.600 / 1.866 / 2.000 / 2.133 / 2.200 / 2.400 / 2.600 / 2.666 / 2.800 / 2.933 / 3.000 /  3.100 / 3.200 / 3.300MHz (O.C.).

    * OBS:
    - Algumas frequências podem requerer determinados processadores ou o uso de overclock para poderem ser utilizadas.



    - Visite o link A Lista de Memórias Testadas no site do fabricante para verificar quais os módulos de memória foram testados e aprovados.


  • Processadores suportados

    Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon.

    * OBS:
    - Visite o link A Lista de Processadores Suportados no site do fabricante para conferir o modelo (e código de identificação) correto dos processadores suportados.


  • Chipset_filtro
    Intel Z97

  • Rede sem fio (WiFi)

    Asus Wi-Fi GO! Card (AW-CE123H / BCM94352HMB):
    - Suporta até 867Mb/s.
    - Suporta até duas antenas.
    - Suporta o utilitário Asus Wi-Fi Go!.
    - Frequências suportadas: 2,4GHz / 5GHz.
    - Compatível com os padrões 802.11a / b / g / n / ac.


  • peso
    Não especificado.

  • Conexões I/O_filtro
    USB, RJ-45, HDMI, DisplayPort, Mini DisplayPort, 3.5mm, Óptica

  • Plataforma_filtro
    Intel

  • Chipset
    Intel Z97.

  • Garantia
    12 meses.
