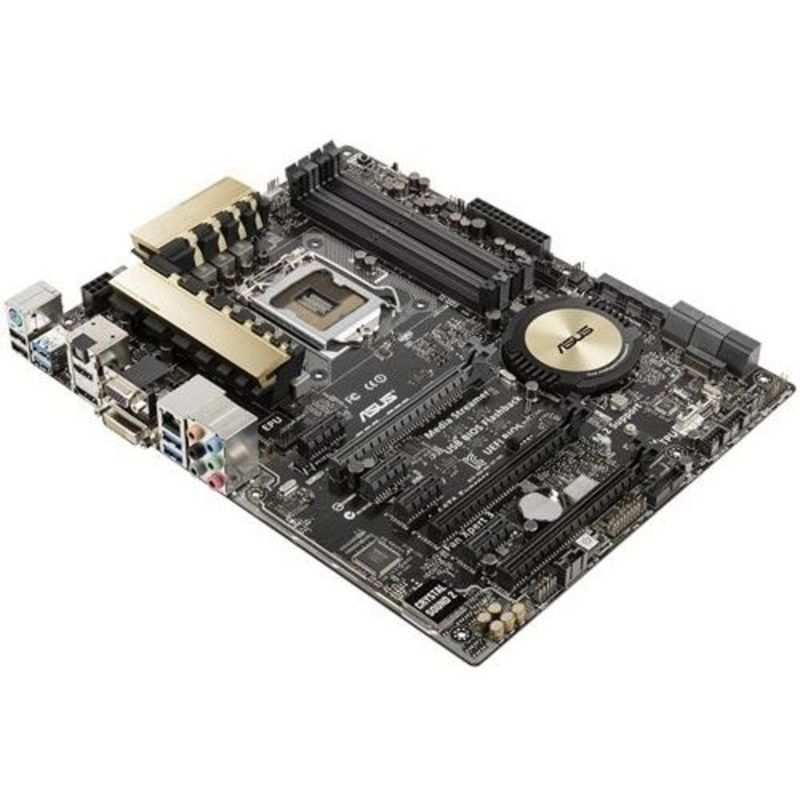

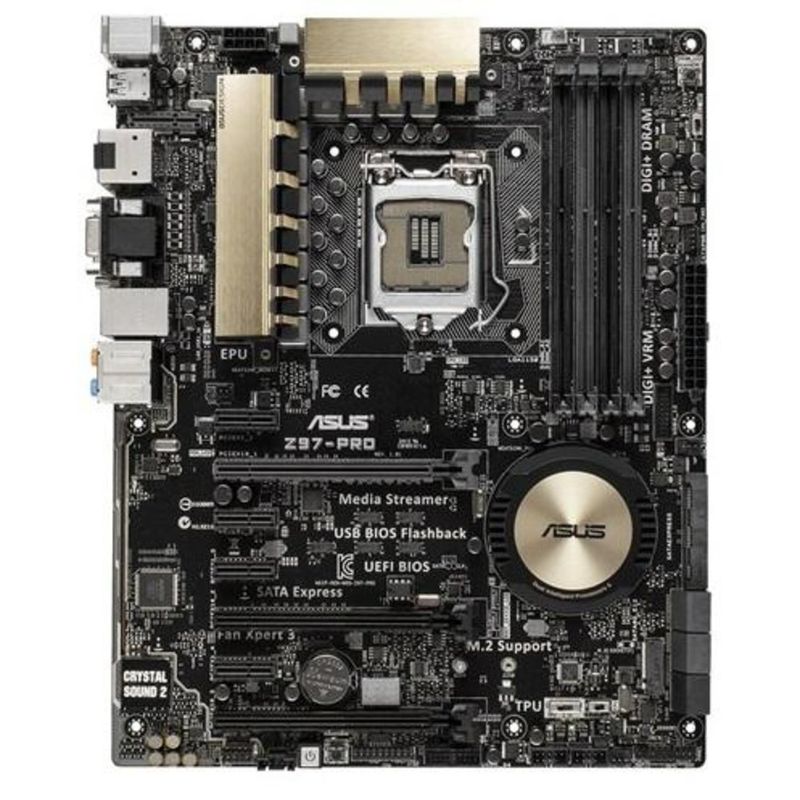

Placa mãe LGA1150 - Asus Z97-Pro (ATX)
Placa mãe para um processador Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon (LGA1150), chipset Intel Z97, conexões VGA + DVI-D + HDMI + DisplayPort, Dual Channel DDR3 3.200MHz (até 32GB), dois slots PCI Express 16x (v3.0) (AMD CrossFireX 2-way / Nvidia SLI 2-way), SATA 6Gb/s / M.2 / Express / RAID, áudio de 8 canais (Realtek), rede Gigabit (Intel), USB v2.0, USB v3.0, conector p/ TPM, modelo ATX.
109686

Descrição Completa

Part Number: Z97-Pro.


RoHS.
Bios UEFI.
Modelo ATX.
Chipset Intel Z97.
Interface USB v3.0.
Áudio de alta definição e até 8 (7.1) canais.
Interfaces SATA 6Gb/s / M.2 / Express / Raid.
Conector TPM (suporta um módulo TPM - não incluso).
Dois slots PCI Express 16x com suporte ao padrão PCI Express 3.0.

Quatro conexões digitais (p/ vídeo): VGA + DVI-D + HDMI v1.4a + DisplayPort v1.2.

Socket LGA1150 e suporte para um processador Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon.
4 slots com suporte para até 32GB de memória DDR3, até 3.200MHz e suporte para a tecnologia Intel XMP.

Tecnologias Asus suportadas:
- C.P.R e Media Streamer.
- ASUS Q-Design (Q-Shield, Q-Code, Q-LED, Q-Slot, Q-DIMM e Q-Connector)
- 5-way Optimization com Dual Intelligent Processors 5 (TPU, EPU, DIGI+ Power Control, Fan Xpert 3 e Turbo App).
- Remote GO!, Anti-Surge, AI Suite 3, Ai Charger+, USB Charger+, BIOS UEFI, Modo EZ, USB 3.0 Boost, Disk Unlocker, Turbo LAN, Crystal Sound 2, Precision Tweaker 2, O.C. Tuner, CrashFree BIOS 3, EZ Flash 2, USB BIOS Flashback, UEFI BIOS EZ Mode e Push Notice.

Geral

Ficha Técnica

  • Código WAZ
    109686

  • Chipset_filtro
    Intel Z97

  • Conexões I/O internas
    - 1x TPM.

    - 2x USB v2.0.

    - 2x USB v3.0.

    - 1x S/PDIF Out.

    - 1x Thunderbolt.

    - 1x Painel de Áudio Frontal.

    - 6x 4 pinos (PWM) para ventoinha.

  • Audio

    Realtek ALC1150:
    - Até 8 (7.1) canais.
    - 1 conexão digital (saída Óptica).
    - 6 conexões analógicas (Linha de Entrada, Microfone, alto falantes Frontais, Central/Sub, Surround e Traseiros).


  • Socket_filtro
    LGA1150

  • Outras Informações
    -

  • Bluetooth
    -

  • Segmento
    Desktop

  • Segmento_filtro
    Desktop

  • Código WAZ
    109686

  • Slots de expansão_filtro
    PCI Express 1x, PCI Express 4x, PCI Express 16x

  • Padrão
    ATX

  • Conexões I/O_filtro
    PS/2, USB, RJ-45, VGA, DVI, HDMI, DisplayPort, 3.5mm, Óptica

  • USB

    Intel Z97:
    - USB v3.0: 2 portas no painel traseiro + 2 conexões internas (p/ 4 portas).
    - USB v2.0: 2 portas no painel traseiro + 2 conexões internas (p/ 4 portas).



    ASMedia:
    - USB v3.0: 2 portas no painel traseiro.


  • peso
    Não especificado.

  • Processador gráfico

    - Conexões: três digitais (DVI-D + HDMI + DisplayPort) + uma analógica (VGA).
    - Resolução (máx.): 1.920 x 1.200 @ 60Hz (VGA e DVI-D) / 4.096 x 2.160 @ 24Hz (HDMI e DisplayPort).

    * OBS:
    - Apesar de ter quatro conexões de vídeo, até três podem ser utilizadas simultaneamente.



    - Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado.

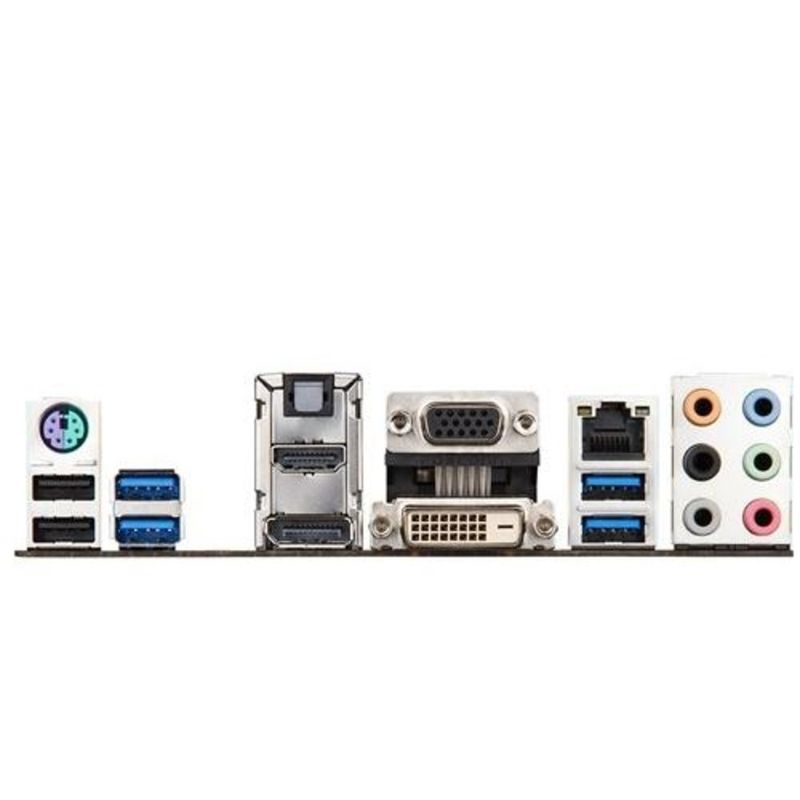

  • Conexões I/O no painel traseiro

    - 2x USB v2.0.
    - 4x USB v3.0.
    - 1x VGA (p/ vídeo).
    - 1x RJ-45 (p/ rede).
    - 1x HDMI (p/ vídeo).
    - 1x DVI-D (p/ vídeo).
    - 6x 3,5mm (p/ áudio).
    - 1x DisplayPort (p/ vídeo).
    - 1x PS/2 (p/ teclado ou mouse).

    * OBS:
    - Esta placa mãe tem apenas um conector PS/2, que pode ser utilizado por um teclado ou por um mouse.



    - Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado.


  • Memoria RAM

    - 4 slots.
    - Suporta até 32GB.
    - Suporta o padrão DDR3.
    - Suporta até Dual Channel.
    - Suporta a tecnologia Intel XMP.
    - Suporta frequências de 1.333 / 1.600 / 1.800 / 1.866 / 2.000 / 2.133 / 2.200 / 2.400 / 2.500 / 2.600 / 2.666 / 2.800 / 2.933 / 3.000 / 3.100 / 3.200MHz.

    * OBS:
    - Algumas frequências podem requerer determinados processadores ou o uso de overclock para poderem ser utilizadas.



    - De acordo com a Intel, módulos de memória DDR3 com mais de 1,65V poderão danificar permanentemente o processador.



    - Visite o link A Lista de Memórias Testadas no site do fabricante para verificar quais os módulos de memória foram testados e aprovados.


  • Plataforma_filtro
    Intel

  • Áudio_filtro
    8 (7.1)

  • Rede

    Intel I218V:
    - Conexões: uma porta RJ-45.
    - Velocidade: Gigabit (10/100/1000Mb/s).


  • Armazenamento_filtro
    SATA Express, M.2 (NGFF), SATA 6Gb/s, RAID

  • Dimensões
    30,5 x 24,4cm.

  • Padrão_filtro
    ATX

  • Rede sem fio (WiFi)
    -

  • Interfaces_filtro
    USB v3.0

  • Conectividade_filtro
    Gigabit (Intel)

  • Chipset
    Intel Z97.

  • Processadores suportados

    Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon.

    * OBS:
    - Visite o link A Lista de Processadores Suportados no site do fabricante para conferir o modelo (e código de identificação) correto dos processadores suportados.


  • Armazenamento

    Intel Z97:
    - 4 canais SATA 6Gb/s.
    - 1 canal SATA Express³.
    - 1 canal M.2 (socket 3, com chave M / suporta tipos 2260 e 2280 / modos SATA e PCIE)¹.
    - Suporta RAID 0 / 1 / 5 / 10.
    - Suporta as tecnologias Intel Smart Response, Rapid Start e Smart Connect².



    * OBS:
    - 1: O canal M.2 compartilha a banda com a interface / conexão SATA.



    - 2: Essas funções irão funcionar dependendo do processador instalado.



    - 3: Essa interface / conexão SATA Express suporta um dispositivo SATA Express ou dois dispositivos SATA 6Gb/s.


  • Socket
    LGA1150

  • Acessórios
    Não especificado.

  • Características_filtro
    TPM, Bios UEFI

  • Marca
    ASUS

  • Slots de expansão

    - 4x PCI Express 1x (v2.0).
    - 2x PCI Express 16x (v3.0).
    - 1x PCI Express 16x (4x / v2.0).



    * OBS:
    - Quando os dois slots PCI Express 16x (v3.0) estiverem em uso, terão a banda reduzida para 8x.


  • Outras interfaces
    -

  • Energia
    1x ATX24.

  • Memória RAM_filtro
    DDR3, Intel XMP

  • Garantia
    12 meses.
