Placa mãe LGA1150 - Gigabyte GA-Z97N-WIFI / v1.1 (Mini ITX)
Placa mãe para um processador Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon (LGA1150), chipset Intel Z97, conexões DVI-I + 2x HDMI, Dual Channel DDR3 3.100MHz (até 16GB), um slot PCI Express 16x (v3.0), SATA 6Gb/s / RAID, áudio de 8 canais (Realtek), duas redes Gigabit (Intel + Realtek), rede sem fio (11a / b / g / n / ac - 2T2R), Bluetooth v4.0, USB v2.0, USB v3.0, modelo Mini ITX.
110894

Descrição Completa

Part Number: GA-Z97N-WIFI / v1.1.

Socket LGA1150 e suporte para um processador Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon.
Chipset Intel Z97.
2 slots com suporte para até 16GB de memória DDR3, até 3.100MHz e suporte para a tecnologia Intel XMP.
Um slot PCI Express 16x com suporte ao padrão PCI Express 3.0.
Duas redes Ethernet Gigabit (Intel + Realtek) + Rede Sem Fio (Wi-Fi) com suporte para os padrões 802.11a / b / g / n / ac (uma antena 2T2R inclusa) + Bluetooth v4.0.
Três conexões (p/ vídeo): DVI-I + 2x HDMI v1.4a.
Interfaces USB v3.0 e SATA 6Gb/s.
Áudio de alta definição e até 8 (7.1) canais.
Modelo Mini ITX.
RoHS.
Bios UEFI.

Tecnologias Gigabyte suportadas:
- Ultradurable.
- Q-Flash / Smart Switch / Xpress Install / LAN Optimizer / DualBIOS (UEFI) / ESD Protection / Anti-Surge IC / Humidity Protection.
- App Center: @BIOS / EasyTune / EZ Setup / Fast Boot / ON/OFF Charge / Smart TimeLock / Smart Recovery 2 / System Information Viewer / USB Blocker / Cloud Station.

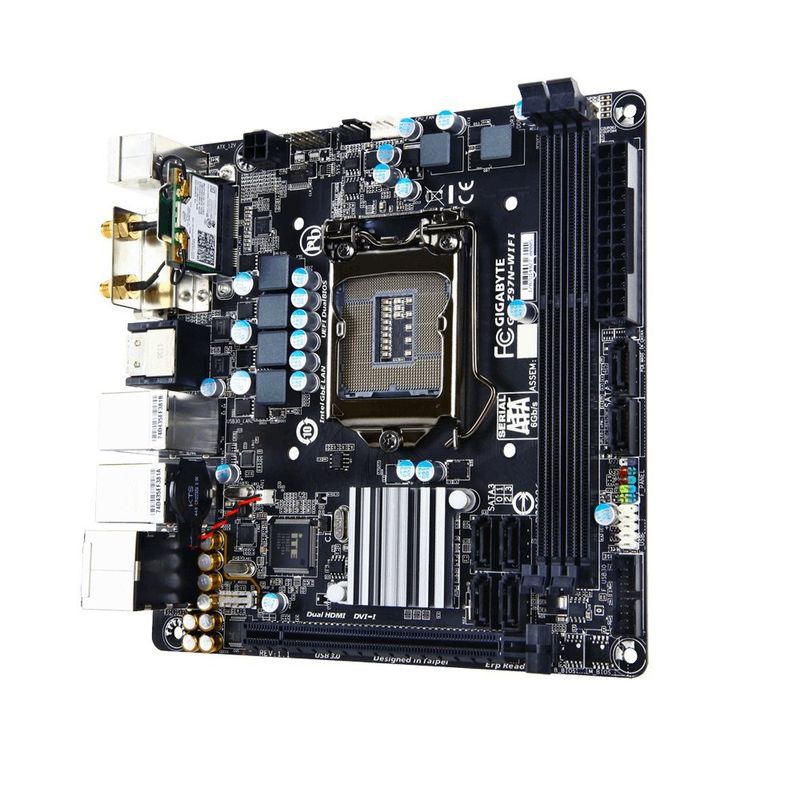

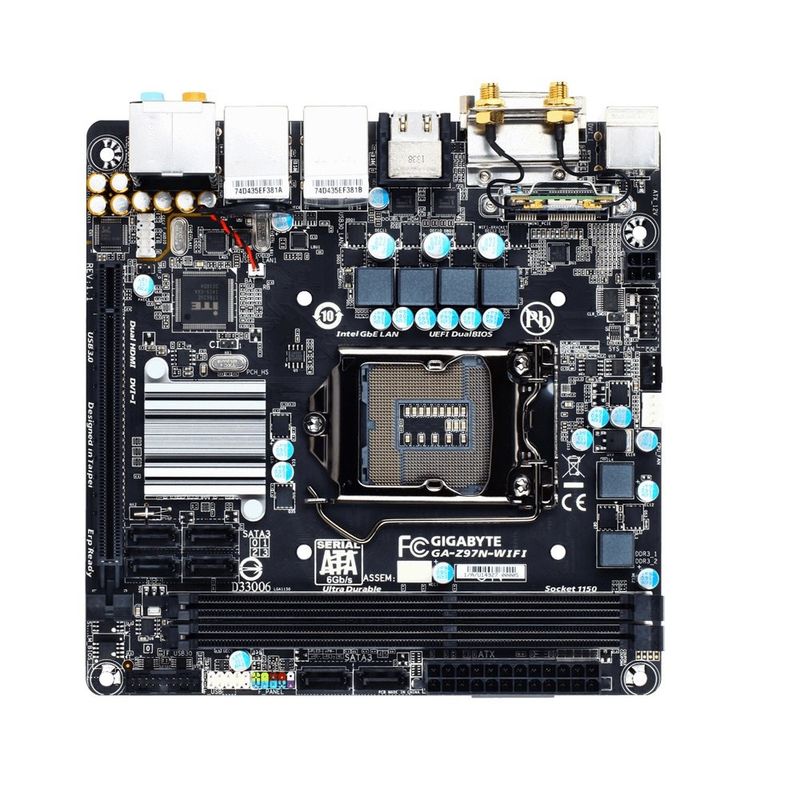

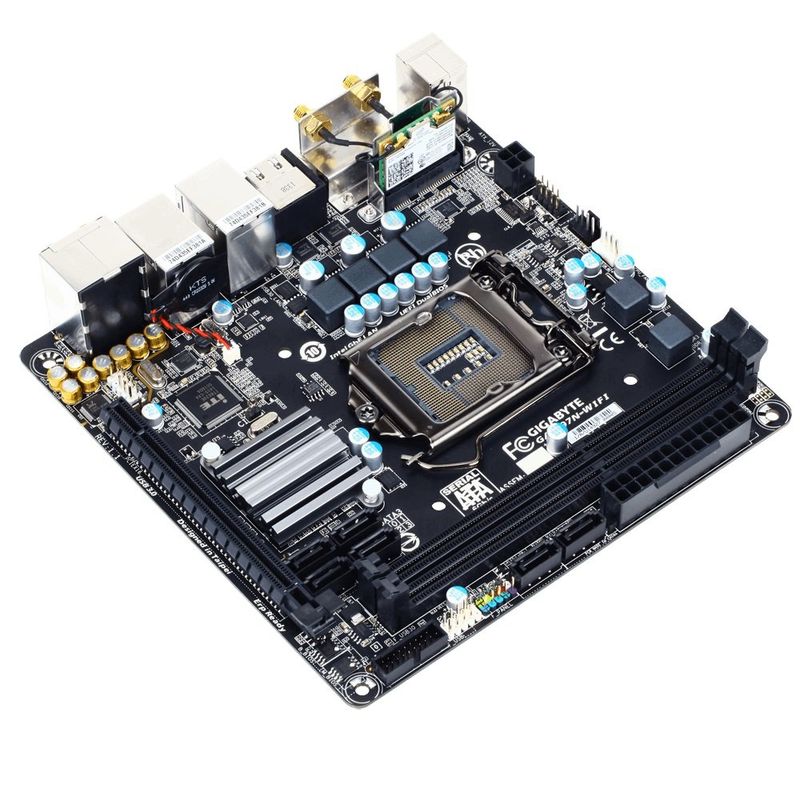

 Foto ilustrativa da placa mãe Gigabyte GA-Z97N-WIFI / v1.0.


Links úteis:
- Downloads.
- Site do fabricante.

Geral

Ficha Técnica

  • Código WAZ
    110894

  • Slots de expansão

    - 1x Mini PCI Express 1x¹.
    - 1x PCI Express 16x (v3.0).

    * OBS:
    - 1: Este slot já está em uso pelo módulo WiFi / Bluetooth incluso.


  • Audio

    Realtek ALC892:
    - Até 8 (7.1) canais.
    - 1 conexão digital (saída Óptica).
    - 5 conexões analógicas (Linha de Entrada / Microfone / Alto Falantes Frontais, Central/Sub e Surround).


  • Slots de expansão_filtro
    PCI Express 1x (Mini), PCI Express 16x, PCI Express v3.0

  • Processador gráfico

    - Conexões: Três digitais (DVI-I + 2x HDMI v1.4a).
    - Resolução (máx.): 1.920 x 1.200 @ 60Hz (DVI-I) / 2.560 x 1.600 @ 60Hz (HDMI) / 4.096 x 2.160 @ 24Hz (HDMI).

    * OBS:
    - As três conexões podem ser utilizadas simultaneamente desde que um adaptador DVI > VGA seja utilizado (na conexão DVI-I).



    - Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado. Dependendo da GPU, poderá haver uma limitação no uso das interfaces da placa mãe.

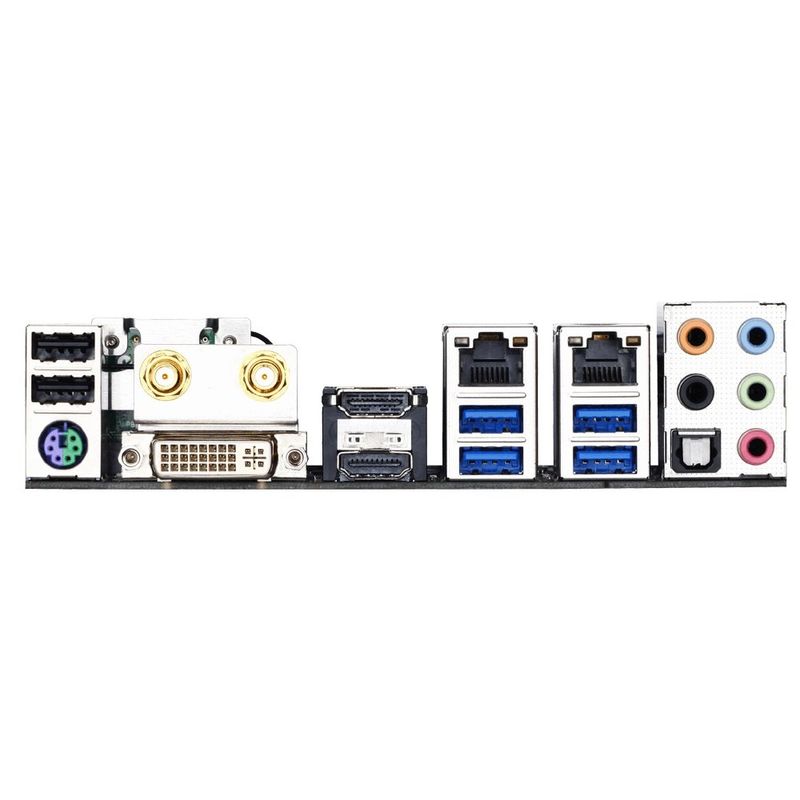

  • Conexões I/O no painel traseiro

    - 2x USB v2.0.
    - 4x USB v3.0.
    - 1x DVI-I (p/ vídeo).
    - 2x RJ-45 (p/ rede).
    - 2x HDMI (p/ vídeo).
    - 1x Óptica (p/ áudio).
    - 5x 3,5mm (p/ áudio).
    - 1x PS/2 (p/ teclado ou mouse).



    * OBS:
    - Esta placa mãe tem apenas um conector PS/2, que pode ser utilizado por um teclado ou por um mouse.

    - Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado.


  • Conexões I/O
    PS/2, USB, RJ-45, DVI, HDMI, 3.5mm, Óptica

  • Memoria RAM

    - 2 slots.
    - Suporta até 16GB.
    - Suporta o padrão DDR3.
    - Suporta até Dual Channel.
    - Suporta a tecnologia Intel XMP.

    - Suporta frequências de 1.333 / 1.600 / 1.800 / 1.866 / 2.000 / 2.133 / 2.200 / 2.400 / 2.500 / 2.600 / 2.666 / 2.800 / 2.933 / 3.000 /  3.100MHz (O.C.).

    * OBS:
    - Algumas frequências podem requerer determinados processadores ou o uso de overclock para poderem ser utilizadas.



    - Visite o link A Lista de Memórias Testadas no site do fabricante para verificar quais os módulos de memória foram testados e aprovados.


  • Código WAZ
    110894

  • Padrão
    Mini ITX

  • Segmento_filtro
    Desktop

  • Rede sem fio (WiFi)

    Intel 7260HMW AC:
    - Suporta até 867Mb/s.
    - Suporta até duas antenas.
    - Frequências suportadas: 2,4GHz / 5GHz.
    - Compatível com os padrões 802.11a / b / g / n / ac.


  • Características_filtro
    Bios UEFI, Chassis intrusion

  • Conectividade_filtro
    Gigabit, Gigabit (Intel), 2x RJ-45, WiFi (11n), WiFi (11ac), Bluetooth v2.1, Bluetooth v3.0, Bluetooth v4.0

  • Energia
    - 1x ATX24.

    - 1x ATX12V (4 pinos).

  • USB

    Intel Z97:
    - USB v3.0: 2 portas no painel traseiro + 1 conexão interna (p/ 2 portas).
    - USB v2.0: 4 portas no painel traseiro + 1 conexão interna (p/ 2 portas).


  • Interfaces
    USB v3.0

  • Padrão_filtro
    Mini ITX

  • Áudio_filtro
    8 (7.1)

  • Outras interfaces
    Nenhuma.

  • Rede

    Intel I217V:
    - Conexão: uma porta RJ-45.
    - Velocidade: Gigabit (10/100/1000Mb/s).



    Realtek:
    - Conexão: uma porta RJ-45.
    - Velocidade: Gigabit (10/100/1000Mb/s).


  • Socket_filtro
    LGA1150

  • Conectividade
    Gigabit, Gigabit (Intel), 2x RJ-45, WiFi (11n), WiFi (11ac), Bluetooth v2.1, Bluetooth v3.0, Bluetooth v4.0

  • Segmento
    Desktop

  • Plataforma_filtro
    Intel

  • Chipset_filtro
    Intel Z97

  • Outras Informações
    Nenhuma.

  • Socket
    LGA1150

  • Características
    Bios UEFI, Chassis intrusion

  • Bluetooth

    Intel 7260HMW AC:
    - Compatível com os padrões v4.0 / v3.0 + HS / v2.1 + EDR.


  • Conexões I/O_filtro
    PS/2, USB, RJ-45, DVI, HDMI, 3.5mm, Óptica

  • Interfaces_filtro
    USB v3.0

  • Conexões I/O internas
    - 1x Serial.

    - 1x USB v2.0.

    - 1x USB v3.0.

    - 1x Chassis Intrusion.

    - 1x S/PDIF Out (2 pinos).

    - 1x Painel de Áudio Frontal.

    - 2x 4 pinos (PWM) para ventoinhas.

  • Dimensões

    17 x 17cm.


  • Plataforma
    Intel

  • Chipset
    Intel Z97.

  • Marca
    GIGABYTE

  • Memória RAM_filtro
    DDR3, Intel XMP

  • Processadores suportados

    Intel Celeron, Pentium, Core i3 / i5 / i7 e Xeon.

    * OBS:
    - Visite o link A Lista de Processadores Suportados no site do fabricante para conferir o modelo (e código de identificação) correto dos processadores suportados.


  • Armazenamento_filtro
    SATA, SATA 6Gb/s, RAID

  • Armazenamento

    Intel Z97:
    - 6 canais SATA 6Gb/s.
    - Suporta RAID 0 / 1 / 5 / 10.


  • Garantia
    12 meses.
