* OBS: - Para ter suporte para a interface PCI Express v3.0, é necessário instalar um processador Intel "Ivy Bridge" (22nm).
USB
Padrão USB v2.0. - Provido pelo chipset Intel Z77. - 2 portas no painel traseiro + 2 conexões internas (p/ 4 portas).
Padrão USB v3.0. - Provido pelo chipset Intel Z77. - 2 portas no painel traseiro + 1 conexão interna (p/ 2 portas).
Padrão USB v3.0. - Provido por um chip ASMedia ASM1042. - 2 portas no painel traseiro.
Slots de expansão_filtro
PCI Express 1x, PCI Express 16x
Conexões I/O_filtro

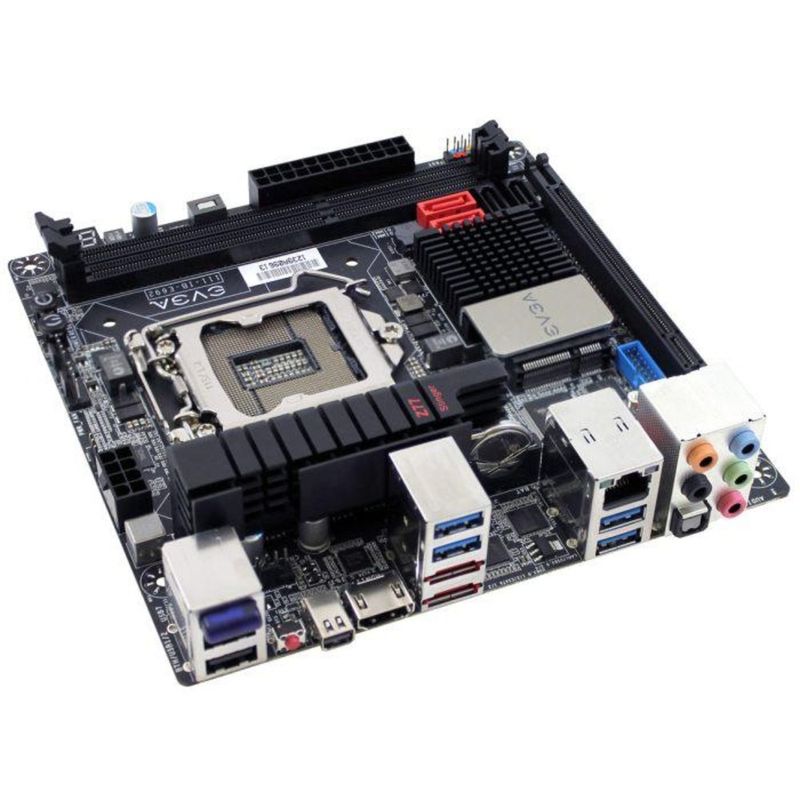

USB, e-SATA, RJ-45, HDMI, Mini DisplayPort, 3.5mm, Óptica
Padrão_filtro
Mini ITX
Segmento_filtro
Desktop
Bluetooth
-
Memória RAM_filtro
-
Conexões I/O internas
- 2x USB v2.0.
- 1x USB v3.0.
- 1x S/PDIF Out.
- 1x Painel de Áudio Frontal.
- 2x 4 pinos (PWM) para ventoinha.
Áudio_filtro
-
Armazenamento_filtro
SATA, e-SATA
Socket_filtro
LGA1156
Padrão
Mini ITX
Processadores suportados
Intel Core i3 / i5 / i7.
* OBS: - Visite o link A Lista de Processadores Suportados no site do fabricante para conferir o modelo (e código de identificação) correto dos processadores suportados.
* OBS: - Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado.
Chipset
Intel Z77.
Armazenamento
- 2 canais e-SATA 3Gb/s provido pelo chip Marvell 88SE6121. - 2 canais SATA 3Gb/s providos pelo chipset Intel Z77, com opção de RAID 0 / 1 / 5 / 10 e JBOD. - 2 canais SATA 6Gb/s providos pelo chipset Intel Z77, com opção de RAID 0 / 1 / 5 / 10 e JBOD.
Audio
- Até 8 (7.1) canais. - Provido pelo codec Realtek ALC 898. - Conexões: 5 analógicas (Alto Falantes Frontais / Surround / Central-Sub, Linha de Entrada e Microfone) + 1 digital (Óptica).
Energia
- 1x ATX24.
- 1x ATX12V (8 pinos).
Marca
EVGA
Acessórios
Não especificado.
Rede sem fio (WiFi)
-
Segmento
Desktop
Rede
- Conexões: uma porta RJ-45. - Provida por um chip Intel 82574L. - Velocidade: Gigabit (10/100/1000Mb/s).
- Conexões: duas digitais (HDMI + Mini DisplayPort). - Resolução: 1.920 x 1.200 (HDMI) / 1.920 x 1.200 (Mini DisplayPort).
* OBS: - As duas conexões de vídeo podem ser utilizadas simultaneamente.
- Esta placa mãe não tem uma GPU integrada. Para poder utilizar as conexões de vídeo é necessário utilizar um processador com um processador gráfico (GPU) integrado.
